中高端主板用着就是爽!微星新品MPG X870E CARBON WIFI首发评测
如风飞天虎
09-30

AMD锐龙9000处理器家族在前不久上市,性能大幅提升,随之而来的是新一代主板,高端X870E/X870。微星发布了新品主板,MPG X870E CARBON WIFU,属于中高端的有名的暗黑系列。

我们看微星的这款新品主板的包装盒,同以往不同,加入了紫色的色调,让人耳目一新。包装盒上除了主板的部分外观图外,左下角有醒目的提示框。提示框上面有产品的一些特色图标,包括支持40Gbps、5G的有线网卡、WiFi7,支持AMD RYZEN 9000系列桌面处理器,右下角则是产品的型号X870E,下方的白色小字写明支持PCIE 5.0显卡,DDR5内存,超频。

我们来看看这款微星MPG X870E CARBON WIFI暗黑主板,整体暗黑色,同系列名称真是相符。这是款ATX规格的主板,引人注目的是大面积的散热装甲的设计,几乎覆盖了半块主板,可以说能覆盖的地方都覆盖到了。 马甲上面和一体式IO散热上面,有标志性的龙盾和MPG系列LOGO元素,非常醒目。

供电方面,主控主板采用了18+2+1相供电设计,高达110A的供电能力,对于AMD CPU来说是绰绰有余。服务器级别材料、厚达2盎司铜8层PCB板材设计,确保主板的正常运行。 散热方面,硕大的一体式散热,折叠设计的VRM散热装甲以增大散热面积,2个VRM之间还有热管连接以确保热量的迅速传输,里面有7W/mK 的散热垫。底座依旧是AM5 LGA1718设计,据说可以支持到下一代CPU,这一点AMD比Intel要厚道很多。

配置了四条DDR5内存插槽,支持的内存频率最高达到8400MHz。在右上角这里,配备了多个风扇/水泵接口,包括一个CPU_FAN接口,一个PUMP/FAN多用接口,2个SYS_FAN接口,使用时随便选用。边上还有一个ARGB彩光接口,以及四个LED灯光显示,显示主板状态,一个二位的数码管,可以随时显示系统状态。

在板子的右侧下部,有四个SATA接口,一个USB-C 20Gbps接口,2个USB-A接口,均为横向,便于接线。

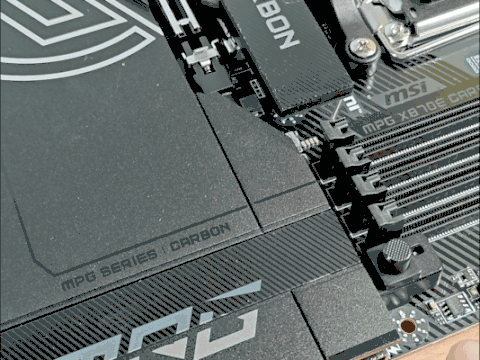

值得一提的是,在24PIN主板电源接口边上,还有一个JAF-2多功能接口,使用主板附件里的转接线,可以转接出一个风扇接口,一个ARGB接口,一个USB2.0接口,可以用于外接背景彩光显示、风扇等多种用途。在这里还可以看见一个黑色的按钮,这是用于显卡的快速拆卸。

我们看到,按下按钮后,显卡插槽的锁扣自动打开,拆显卡就方便多了。

在主板的底座,可以看见有2个黑色的按钮,分别是reset和电源,可以用于快捷调试。其中reset按钮可以是自定义功能,功能多用。这款还有2个USB2.0接口,一个ARGB接口,一个风扇接口。

底部主板的左侧,更有2个风扇接口,一个ARGB接口, 音响接口等,真是繁多。尤其是还有一个灰色的PCIE供电接口,独特的设计。数一数上面4个,下面3个,加上扩展的一个,一共可以有8个风扇接口,真是足够使用。

主板的下半部分覆盖了大片的M.2散热装甲,三根PCIE插槽,2根都有金属加固,均支持PCIe 5.0,第一个支持PCIe 5.0x16,第二个支持PCIe 5.0x4,可以用于高端用途。

装甲采用快拆式2.0设计,免工具非常方便。底部有4个M.2插槽,其中上面2个支持PCIe 5.0x4,下面2个支持PCIe 4.0x4,均带有上下散热垫,同时采用了快插2.0设计,安装和拆取非常容易。

一体式IO接口,密密麻麻布满了。7个红色的USB 3.2 Gen1接口,4个USB-C接口,其中左侧的2个是USB4 40Gbps,右侧的2个是10Gbps。2个有线网卡,左侧的2.5Gbps,右侧的5Gbps。2个无线天线接口,插接式,一按即可,安装非常方便。最右侧的是音响和光纤接口。中间3个黑色的按钮,分别是板刷BIOS按钮,BIOS恢复默认按钮,智能自定义按钮,可以自定义功能。如此丰富的接口种类和数量,可以满足大家的多种需求了。


这么高端的主板,光看看就是的用起来会很爽。我们还是装机使用下,感觉一下。

这么好的酷黑主板,配备一个高大上的机箱,选择了安钛克的FLUX机箱。这款机箱具有出色的外表,高端大气。全身黑色,正面前面板是波浪形丝网,充满动感。周边是原木框,木框是经过认证的实木胡桃木。左侧面下面一条是丝网通风,上面是块玻璃侧透。

玻璃侧透是磁吸的,可以轻松取下,看到前面板里面,预装了3个120mm大风扇。前面板可以支持最大420mm水冷或者3个140mm风扇,相当富裕。

电源仓顶部和侧面均是布满了散热孔,最大支持2个140mm风扇的安装,预装了一个120mm风扇。机箱后部,预装了一个140mm风扇,可以看到机箱支持最大支持E-ATX主板,包括ATX、M-ATX、ITX主板,同时也支持ATX、M-ATX背插主板。

一顿操作猛如虎,很快就装好了,毕竟这款主板接口多,安装起来就容易多了。

CPU是AMD最新的系列9000的9600X。

这里使用了360水冷散热器,是德商德静界be quiet! PURE LOOP 2 FX 360。德商德静界的产品也是高端,以品质优秀低噪音著称。

这款水冷采用了水泵、冷头分离式设计,从而可以起到降低噪音的效果,也让选择更高能力的水泵成为可能。水泵内部采用了双层减震包裹设计,同时供水能力也很强,是高速水泵,最高转速可达5500转。

水泵头的造型则简洁大方,它的表面覆盖的是一块拉丝铝合金面板,周围一圈是ARGB发光灯带 。冷水管长度高达400mm,可以应对大型机箱。风扇是LIGHT WINGS 120mm PWM高速版风扇。支持ARGB彩光效果,拥有9片大倾角扇叶,最高转速可以达到2500RPM。扇叶采用了德商德静界(be quiet!)标志性的水波纹设计,在提高流动能力的同时降低噪音。

电源使用的是微星的MAG A1000GL PCIE5 ,这是款黑色的全模组电源,具有80PLUS金牌认证。它的尺寸是140mmx150mm,具有良好的机箱兼容性,可以给线材整理和风道提供更多的空间。它支持最新的PCIE5,支持ATX3.0,可以承受瞬时全机2倍功耗和3倍显卡功耗,让高性能显卡可以稳定工作。带有最新的12V-2x6接口,支持600W直供显卡,安全可靠。风扇采用了FDB动态液压轴承,运行安静。

电源采用DC-DC电路,全桥LLC谐振,提供更好的电源输出。带有OCP,OTP,OVP,OPP,UVP,SCP多种保护机制,可确保电源稳定运行。

接好显示器,启动电脑,顺利进入了系统。我们来做一些测试,看看表现。

运行鲁大师,验证下配置,CPU是AMD R5 9600X,主板正确识别出是微星MPG X870E CARBON WIFI,内存是阿斯加特48GB DDR5内存,显卡是蓝宝石7900XT 20GB,显示器是攀升Q27S 2K300Hz高刷显示器。

CPU-Z,也同样识别出了主板和CPU。

顺便跑下鲁大师,总分225W,其中CPU770,268,内存是194,485分。

CINBENCH R23,多核14400,单核2024。

3DMARK CPU Profile,单线程1240,16线程7441。

Time Spy,CPU得分8852。总分20322。

Fire Strike Extreme,物理得分30220,总分28881。

AIDA64 FPU拷机,功耗仅86W,CPU温度68度。AMD的这一代CPU,基础功耗不大。

重新启动电脑,按动del按键进入BIOS,我们看到崭新的界面,给人不同的感觉。右上角有紫色的MPG字样,左侧有EZMode和Advanced2个页面,默认是EZMode。在这个模式下,右侧是系统配置和状态,左侧可以简单的设置提升系统功能,比如CPU 可以打开GAME BOOST模式,NPU打开AI Boost模式,内存打开XMP/EXPO模式,下面还可打开AMD的PBO模式,内存的Memory Try it模式等等,简单快捷。

我们这里打开内存的EXPO模式,并且简单的设置将PBO改为允许,按动F10保存重启电脑,来看看效果。这种属于最简单的傻瓜式,安全没风险,非常适合新手和普通消费者使用。

重启之后,我们看CPU的频率上去了。

再次运行鲁大师,我们看CPU提升到了785,313,内存也提升到了207,503。

CINBENCH R23,多核分数提升到了15757,单核提升到了2094。

3DMARK Profile,单核是1239,多核是7972。

3DMARK Time Spy,CPU得分9201,总分20547。

3DMARK Fire Strike Extreme,物理得分30887,总分28684。

AIDA64 FPU测试,CPU功耗提升到了119W,温度也上升到了79度。

当然,这款主板,远不限于这样的潜力,我们可以进入高级模式,进行更多的超频设置,从而获取更多的性能。

总的来说,这款主板给人带来不凡的体验。无论是从硬件的高等级设计,高规格配置,更加人性化的简单操作设计,还是软件界面的崭新设计,用户友好的简单操作,高等级用户的详细设置,都让人耳目一新,用起来很爽的感觉,中高端主板用起来果然不同。
